处理器系列
产品详细说明

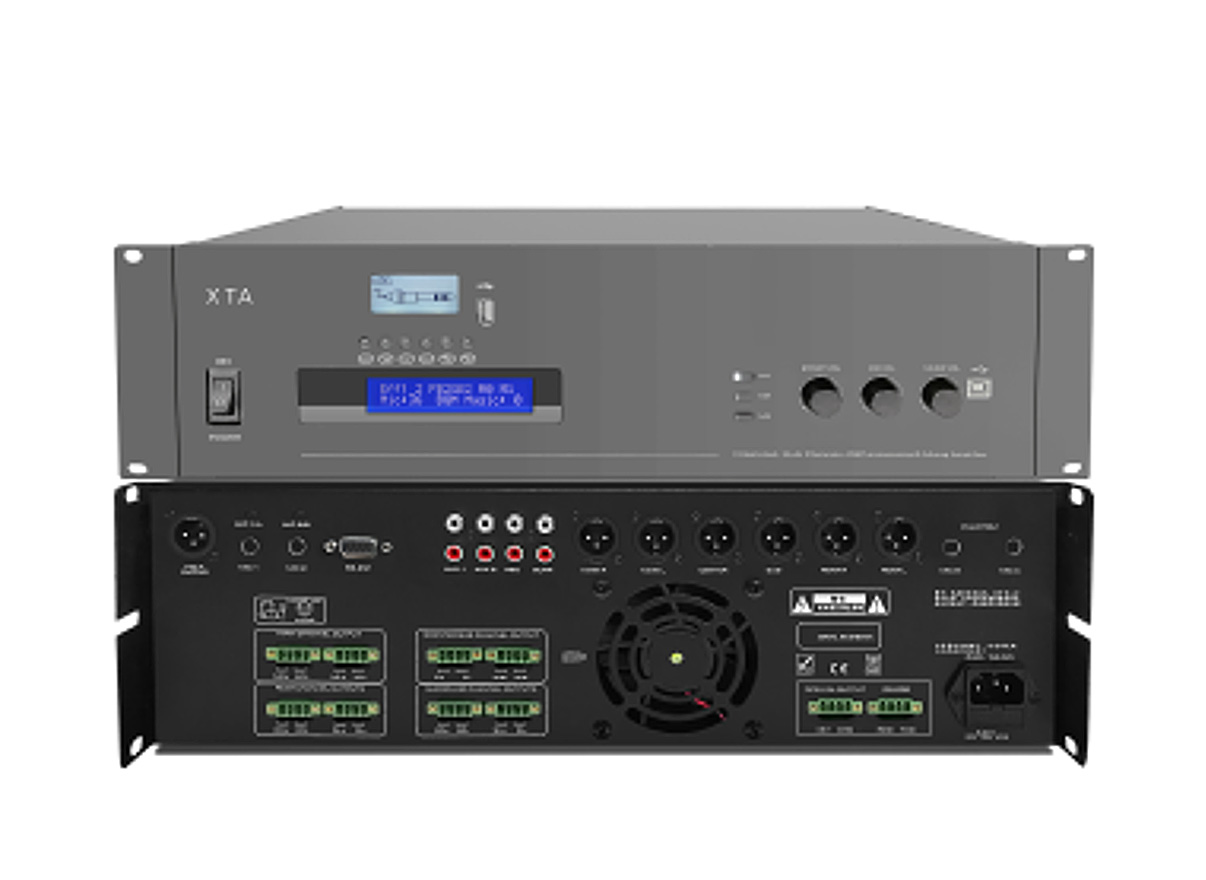

采用高性能A/D和D/A转换技术浮点DSP信号处理器芯片，还原真实的声音。主机集合了蓝牙、U盘播放、话筒输入/输出口、立体声输入/输出口、内置8x300W功率输出，支持RS232第三方对接通信口。DSP数字音频处理软件具备输入信号的状态指示，集合了高低通滤波器、每路话筒输入电平/均衡、音乐的输入电平/均衡、噪声门/效果/延时/混响/压限/音调/反馈抑制等参数调整功能，配合主机自带的有线触摸控制面板方便实现会议模式和演唱模式的一键切换，同时实现话筒音量最大不啸叫、各种信号源音量大小的统一管理。
产 品 特 色：
● 采用最新的DSP音频处理芯片，
● 具备话筒、MP3、蓝牙、AUX音源多个输入接口；
● 具备4路话筒线路输入、2组立体声输入输出，六通道平衡输出；
● 具备1路麦克风卡侬平衡输出，用于输出给视频会议终端；
● 其中2组立体声RCA输入可混音；
● 4路话筒输入具备双线路DSP独立处理，每个线路可以独立进行输入增益激励调整，独立调整电平大小、及15段参量均衡调整；
● 内置USB接口MP3播放器及蓝牙传输功能；
● MP3、蓝牙、AUX音源音乐输入，可调整电平大小、9段参量均衡调整
● 具备立体声RCA输出与六通道平衡输出，每个通道独立调整电平、EQ、分频、压限等功能，且具备10段参量均衡调整功能；
● 具备4通道凤凰头功放输出口，每路输出可独立调整电平、EQ、分频、压限等功能；
● 每路输出通道的混响、延时、分频等参数支持独立调整功能；
● 具备通用串行总线协议，支持RS-232控制外部控制；
● 具备5V/1A的独立电源，用于给触摸屏供电；
● 主机可设置话筒、音乐的起始电平和最大音量电平；
● 主机自带多种音效模式，可随机设置任意模式为开机模式
● 内置反馈抑制器，最大程度解决话筒啸叫问题；
● USB免驱通讯方式，即插即用，通过PC电脑的调音软件方便调控参数；
技 术 参 数
八通道8x350W/8Ω功率输出
输出阻抗 ＜100Ω
频率响应 ±0.5dB 20Hz-20KHz
信噪比 ＞105dB@1kHz,0dBu
失真度 ＜0.005%@1KHz,0dBu
分离度 ＞80db(1K)
最大延时 500ms(Step0.021ms)
输入灵敏度 ﹣40/0dBu
参数均衡 话筒输入15段PEQ，音乐输入10段PEQ，通道输出10段PEQ
滤波器增益﹣24dB-﹢12dB
中心频率20Hz-20kHz
滤波器Q值/带宽0.4-108
高低通滤波器 转折频率（高通）20Hz-20kHz
转折频率（低通）20Hz-20kHz
响应贝塞尔/巴特沃斯12/18/24dB 林克维茨-瑞莱12/24/36/48dB
压缩器 门槛值-22dBu-﹣12dBu
启动时间0ms-400ms
释放时间：启动时间0ms-1000ms
压缩比：1:1-1:100
接口 输入RCA接口、6.35mm接口，输出3pinXLR公插座、RCA接口
USB接口、RS-232接口、蓝牙
电源插口 3芯 ICE 插座
电源 110-240V50/60Hz.
机箱规格 3U
配套有线嵌墙控制触屏是一款7.0寸分辨率为800*480的物联型4线精密电容触摸屏，适应恶劣环境、强磁干扰和户外等工作场合，支持文本、图片、动画显示和触摸控制等功能。产品支持多种常用组态控件：按钮控件、文本控件、仪表控件、图标控件、进度条控件、滑块控件、下拉菜单控件、二维码控件和选择控件，真正的“所见即所得，零代码编程”，操作人性化，界面美观大方。
技术规格：
核心处理器 CORTEX-M3 高速FPGA+双SDRAM
显示分辨率 16 bit调色板 5R6G5B，7’800x480
存储容量 1G，任意大小图片存储
触摸类型 4线精密电容式
接口方式 4Pin_2.54mm带锁扣
触控方式 多点触摸连续式
组态控件 支持文本、按钮、图片、下拉、进度条、动画、二维码等控件
显示屏 TFT LCD触摸屏，154.08mm（L）×85.92mm（W）
产品规格 218.1（L）×150（W）×22.5（H）
工作电压 DC:5V/1A~2A
