XTA视频矩阵
产品详细说明

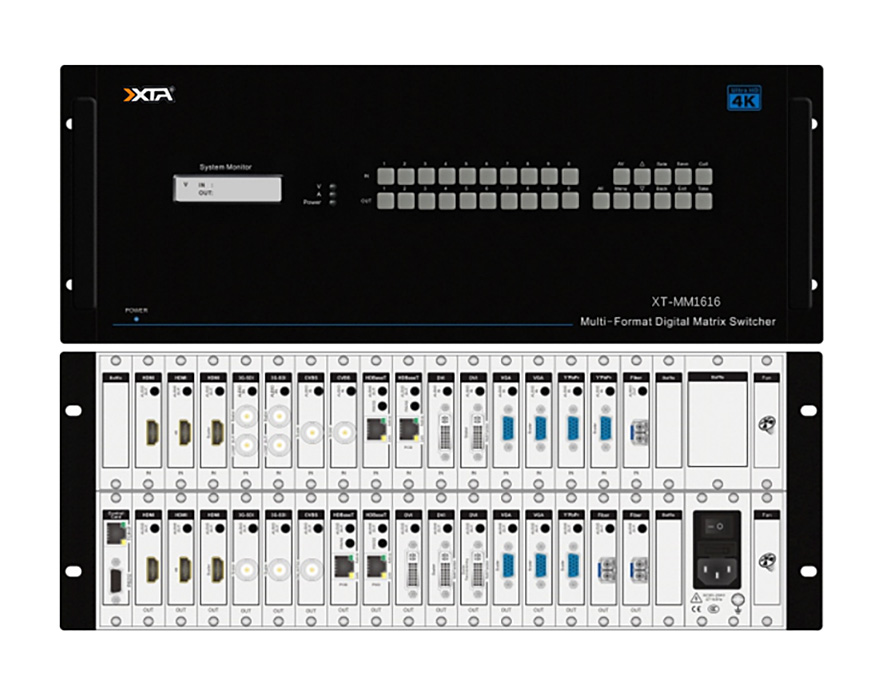

高清混合矩阵 XT-MM1616
1)支持16进16出插卡式模块化的结构设计，单卡单通道设计，应用灵活，便于系统升级、扩容及维护;
2)电讯级核心数字交换芯片，具有超强的抗干扰能力及全天候工作
3)交换核心信号速率高达12.80Gbps，有力保证了图像信号的高保真输出
4)支持多种接口信号格式混入混出功能，单卡单通道设计
5)独特的信号链路屏蔽设计技术，保证了信号的完整性
6)输入端设计了过电压保护，降低了设备被损坏的概率
7)采用了全数字无压缩技术，真正确保信号无失真传输
8)具备掉电状态自动存储保护、开机自动恢复记忆功能
9)提供多种管理方式：本机面板控制，RS232及网络等远程控制
|
技术指标 Technical Specifications |
|
|
矩阵特性 |
4) 停止位：1位，无奇偶校验位 |
|
1) 输入：支持DVI/HDMI/3G-SDI/HD-SDI/SDI/HDBaseT/Fiber/ VGA /Y＇PBPR/ CVBS |
5) 串行控制口结构：2=TX，3=RX，5=GND |
|
2) 输出：支持DVI/HDMI/3G-SDI/HDBaseT/Fiber/VGA/VGA变换 |
6) 网络控制接口：RJ45 |
|
3) 带宽(速率)：12.80Gbps |
7) 协议：UDP;TCP/IP |
|
4) 通道间隔离度：>68dB |
规格 |
|
5) 最大传播延时：5ns(±1ns) |
1) 电源：100VAC ~ 240VAC, 50/60 Hz |
|
6) 切换速度：≤100ns |
2) 存储环境温度：-22°C ~ +152°C |
|
控制类型 |
3) 工作环境温度：-12°C ~ +58°C |
|
1) 串行控制接口：RS-232，9-针母D型接口 |
4) 相对湿度：22% ~ 98% |
|
2) 波特率与协议波特率：9600 |
5) 平均无故障时间：40，000小时。 |
|
3) 数据位：16位 |
|
